光纤激光切割机出现系统错位的情况,要怎么来校正,作为光纤激光切割机厂家,让小编带大家共同了解一下怎么校正光纤激光切割机机械系统错位!
1.将激光头移动到台面的一个角位,上下移动喷嘴至小方块表面,再移动激光头至台面的另三个角位,在喷嘴和平板间分别用小方块测试其距离,如高低不一样,则找其中低的一个角位为基准;
2.放松固定台面的螺钉,依次在螺钉位置将台面慢慢向下敲,再将激光头移动到该位置,在喷嘴和平板间用小方块测试其距离,如不一样高则继续往下敲和测试其高度,直至该地方的高度和基准点 一样为止。
3.移动激光头至其它地方,重复2)步,直至整个台面的高度和基准点一样为止,拧紧所有用来固定台面的螺钉。直角度的调整,在一块平板或纸板上切一个台面差不多大小的长方形,量其对角线, A线右上角到左下角的线,B线左上角到右下角的线 以B线为准,如A线长
3MM以上,(以3MM为一个齿位)则将机器右边Y轴方向的同步带放松,跳动相应的皮带齿数使横量向下偏斜,再拉紧皮带,调整光 路直至3MM以内,再将右边Y轴的同步带上端(即靠激光管)的调节拉杆放松,将下端的调节拉杆的螺钉锁紧,微调光路,如此反复几次直至对角线一样长。

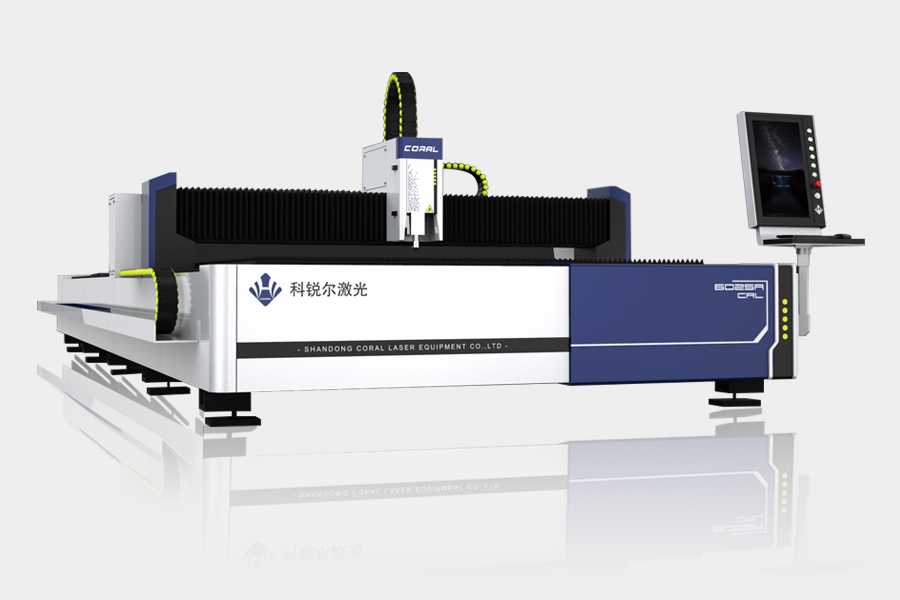

怎么校正光纤激光切割机机械系统错位
